NL型尼龍內齒型聯軸器

點擊:次

NL型尼龍內齒型聯軸器適用于軸間及撓性轉動，允許較大的軸向徑向位移，具有結構簡單、維修方便、拆裝容易、噪聲低、傳動動效損失小、使用壽命長等優點。軸孔型式有圓柱形、圓錐形和短圓柱形。軸孔和鍵槽按標準GB3852-83《聯軸器軸孔和鍵槽形式及尺寸》的規定加工。工作溫度計20~+700℃，扭矩范圍40N·m-315N·m。

半聯軸器采用鑄造，鑄造HT20-40，鑄鋼ZG35II，軸孔和鍵槽采用拉制成型，內齒形聯軸器彈性體外套可根據用戶使用要求選用各種硬度的合成橡膠、聚氨脂膠及增強型尼龍彈性體等材料。

為滿足各種機械的新改選及引進設備件需要，我廠可以提供品種規格的內齒形彈性聯軸器，并可根據用戶需要接受非標準訂貨同。

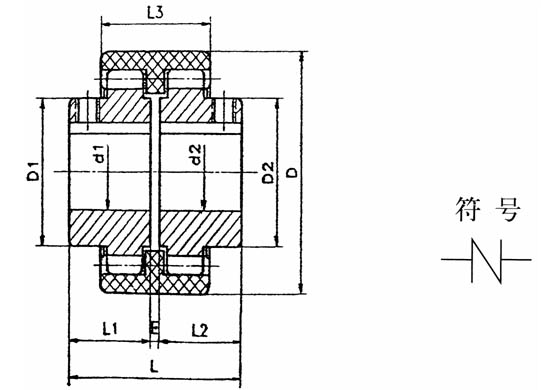

NL型尼龍內齒型聯軸器

型號	公稱扭矩 Tn (N.M)	許用轉速n (r/min)	主要尺寸 (mm)							大尺寸偏差			慣性扭矩 (KgC m 2 )	重量 (Kg )
			軸孔直徑 d1 d2	軸孔長度 L 1 L 2	L	D	D1 D2	E	L3	軸向(mm)	徑向(mm)	角度α°
NL1	40	6000	6 8 10	16 20 25 32	37 45 55 69	40	26	4	34	2	±0.3	1°	0.25	0.85
			12 14
NL2	100	6000	10 12 14 22	25 32 42 52	57 71 91 111	42	36	4	40	2	±0.4	1°	0.92	1.7
			16 18 20 24
NL3	160	6000	20 22 24	52 62	113 133	66	44	4	46	2	±0.4	1°	3.10	2.6
			25 28
NL4	250	6000	28 30 32	62 82	129 169	83	58	4	48	2	±0.4	1°	8.69	3.6
			35 38
NL5	315	5000	32 35 38	82 112	169 229	93	68	4	50	3	±0.4	2°	14.28	5.5
			40 42
NL6	400	5000	40 42 45	82 112	230	100	68	4	52	3	±0.4	2°	18.34	6.8
			48
NL7	630	3600	45 48 50	82 112	229	115	80	4	60	3	±0.6	2°	56.5	9.8
			55
NL8	1250	3600	48 50 55	112 142	229 289	140	96	4	72	3	±0.6	2°	98.55	26.5
			60 63 65
NL9	2000	2000	60 63 65	142 172	295 351	175	124	6	93	4	±0.7	2°	370.5	37.6
			70 71 75 80
NL10	3150	1800	70 71 75 80	142 172 212	292 352 432	220	157	8	110	4	±0.7	2°	1156.8	55
